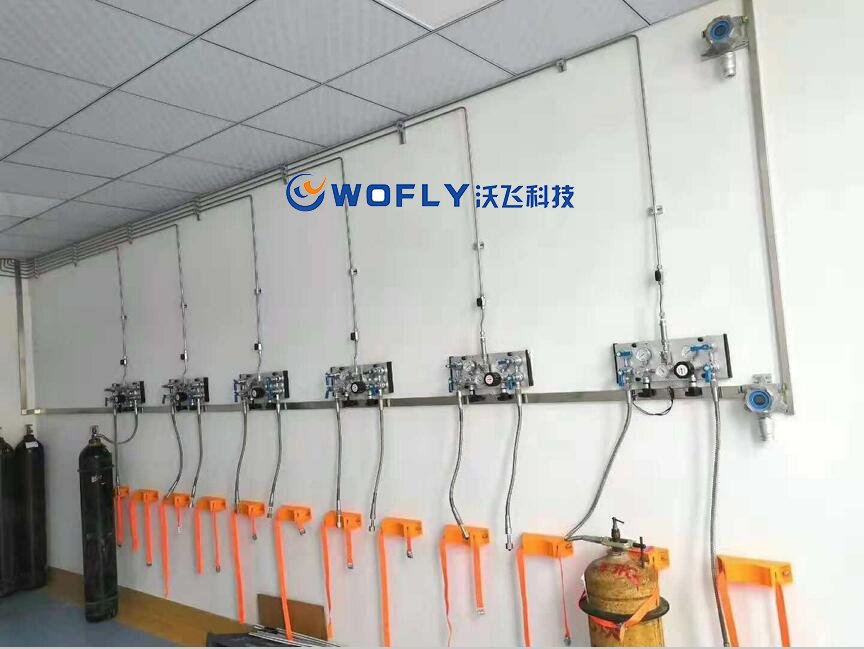

實驗室集中供氣就是將所有氣瓶集中存放在氣瓶房,氣瓶通過減壓閥和輸氣管道將氣體輸送到各個實驗室(即儀器端),其流程如下:

一、氣瓶在集中存放時，必須將易燃氣體與助燃氣體分開存放且通風良好，易燃氣體如：乙炔、甲烷、氫氣等 助燃氣體如：氧氣、空氣等；毒腐類氣體也應該設置專門的氣瓶室。

二、實驗室集中供氣操作原理

      實驗室供氣有二級減壓和多級減壓。二級減壓即氣瓶端采用一級減壓閥和末端采用新一級減壓閥來達到二級減壓的目的。實驗室一般推薦采用二級減壓，這樣可以保證氣體的純度和流量穩定，也能最大化精確終端用氣壓力(推薦) 。

三、實驗室集中供氣閥門介紹

      在選擇減壓閥的時候，必須考慮氣體的種類、允許壓力變化范圍、最大氣體用量和流速、管路的結構和使用場所等。

a)由于各種氣體的用途不同，在材料的選擇上也會有些不同，如：一般惰性氣體閥體和閥芯可以用鍍鉻銅（隨著生產和工藝的不斷需求，建議使用316材質的不銹鋼）、乙炔和有腐蝕性的氣體閥體和閥芯必須使用316L不銹鋼材料；

b)氣體純度為5.0、6.0的非腐蝕性、惰性氣體材料依然建議選擇不銹鋼閥體，不銹鋼閥芯；   氣體純度為6.0的腐蝕性、有毒氣體材料建議選擇不銹鋼閥體，不銹鋼閥芯；

氣瓶、高壓管、氣瓶減壓閥、氣體管道、終端減壓閥、終端儀器集中存放，易燃、助燃氣瓶分開存放。

c)氣瓶減壓閥(一級減壓閥)

根據用戶使用氣體的頻率和用氣量，氣瓶減壓閥又分為單瓶式減壓和多瓶式減壓，多瓶式減壓又可分為半自動減壓和全自動減壓，其成本相應也會不同：

 氣瓶減壓閥一般直接安裝在氣瓶上邊(單瓶)，也可以選擇面板式安裝在在墻上(雙瓶或多瓶) 。

注： 氣瓶減壓閥一般進口壓力控制在30~300bar左右，出口壓力為8~15bar左右,工作溫度在-20~+50度，泄漏率為3.10-7mbar.l/s

d)終端減壓閥

終端減壓閥根據用戶需求和儀器設備實際情況，控制方式可以有很多種選擇，如：一臺儀器需要用到幾種氣體，就配幾個終端減壓閥，目前大多數實驗室都采用這種方法（推薦），壓力穩定、流量也穩定。

四、實驗室集中供氣氣體報警

      一個現代化的實驗室，安全必須放在首位。由于氣瓶全部是集中存放，為方便用戶集中檢查，節省成本和操作時間的同時，也存在安全隱患，但如果預警措施、安全措施到位，危險是可以避免的！

 a) 氣體泄漏報警

如果氣瓶是集中存放，用戶只需在實驗室適當位置安裝一個氣體泄漏偵測器（視具體情況安裝易燃易爆、毒腐類或氧濃度偵測器）其通過中央聯動返回信號至報警箱發出聲光預警，這樣用戶就可以發現并即時維修。

b) 氣體欠壓報警

當用戶在實驗室工作時，需要知道氣體是否快要用盡，氣瓶壓力是否足夠，而帶欠壓報警的自動切換系統此時就顯得尤為重要。 其通過電接點低壓報警器將壓力信號反饋至欠壓報警箱，實現用戶不間斷供氣。

五、實驗室集中供氣一些配件說明：

吹掃閥：就是對氣閥和管道進行高壓氣體吹掃，在更換氣瓶時進行操作（裝在氣瓶減壓閥端），確保管路終端氣體的純度。

截止閥：即開關閥，裝在氣瓶減壓閥和氣瓶之間，更好,也可以裝在儀器終端，當開關閥使用。

流量計：用于調節氣體流量

六、實驗室集中供氣的優點：

a)保正氣體純度;

b)不間斷氣體供應,系統可以以手動方式和自動方式在氣瓶之間進行切換，保證氣體連續供應;

c)低壓警示,當氣壓低于警報限時，報警裝置可自動報警 ;

d)氣體壓力穩定,系統采用兩級減壓方式供氣，可得到非常穩定的壓力;

e)高效率,通過供氣控制系統，可充分使用氣瓶中的氣體，減少殘氣余量，降低用氣成本;

f)操作簡便，所有氣瓶存放在同一位置，減少搬運安裝的操作，節約時間和成本費用;

g)無氣瓶在實驗室，可提高安全性、提高安全感、節省實驗室操作空間 ;

h)方便檢查和維修;

i)減少氣瓶的租金，采用集中供氣，可減少對氣瓶數量的要求，從而節省氣瓶的租用成本。

以上就是沃飛集中供氣系統設計安裝公司為大家介紹的實驗室集中供氣設計時需要考慮的一些要點及注意事項！內容僅供參考，具體情況要根據現場和使用氣體來進行適當的調整。
