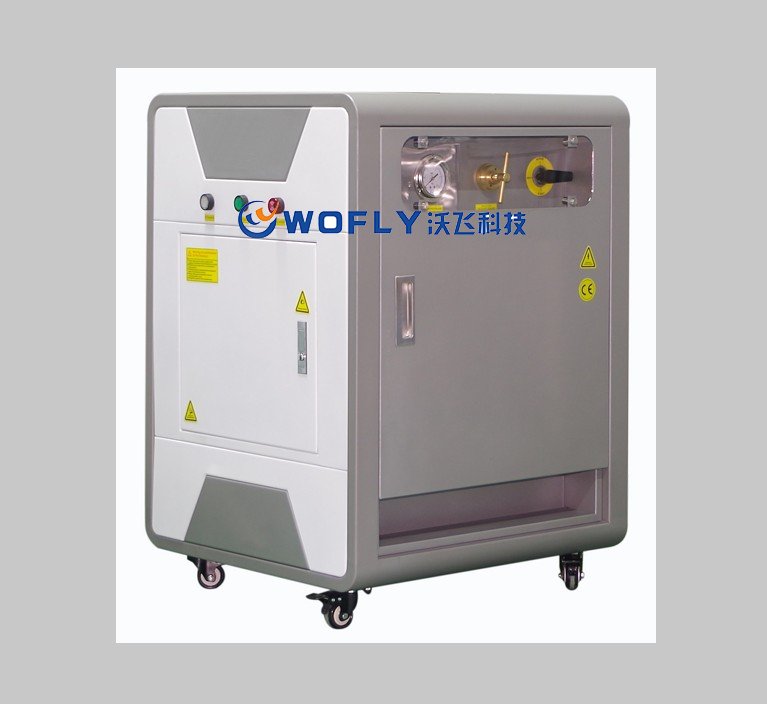

氬氣二氧化碳氣體保護焊氣體配比器

一、氣體配比器主要組成及功能:

1 比例閥；是本系統的控制機構，其動作直接受執行機構控制。是二氧化碳，氬氣混合配比的關鍵部件。

2 二氧化碳分析儀；是本系統的檢測機構(小流量計是二氧化碳儀的流量控制器)，顯示配比氣中的二氧化碳百分比含量，并把二氧化碳百分比含量轉換成4-20mA的電流信號。

3 智能顯示調節儀；是本系統的控制器，把二氧化碳分析儀的電流信號與設定值比較計算，計算結果轉換成執行器需要的4-20mA的電流信號。

4 電氣轉換器；是本系統的執行器，它的作用把控制器發來的控制信號轉換成氣壓信號，推動控制機構動作。

5 過濾減壓器；是電氣轉換器的氣源，是保證電氣轉換器把接受控制器發來的控制信號轉換成氣壓信號的關鍵部件。

6 混合罐；把二氧化碳，氬氣混合配比。

7 配比流量計；把混合配比氣的流量顯示出來



二、氣體配比器工作原理:

本裝置是二氧化碳通過調節閥調節，加入氬氣中，獲得穩定的具有一定比例的Ar和CO2的混合氣。


三、氣體配比器工藝流程:

原二氧化碳經調節閥2調節加入氬氣中，配比氣經混合罐混合，混合后的混合配比氣經小流量計控制二氧化碳分析儀分析，顯示百分比含量，分析儀把二氧化碳的百分比含量轉換成4-20mA的電流信號，智能顯示調節儀把分析儀的電流信號與設定值相比較計算，計算結果轉換成4-20mA的電流信號驅動電氣轉換器，轉換成氣壓信號，調節閥閥芯的行程和氣壓信號成正比，從而達到調節氣體混合比例的功能.穩定的混合氣調節到需要流量.通過工作出口閥送到使用地點.

以上就是氬氣二氧化碳氣體保護焊氣體配比器的介紹
