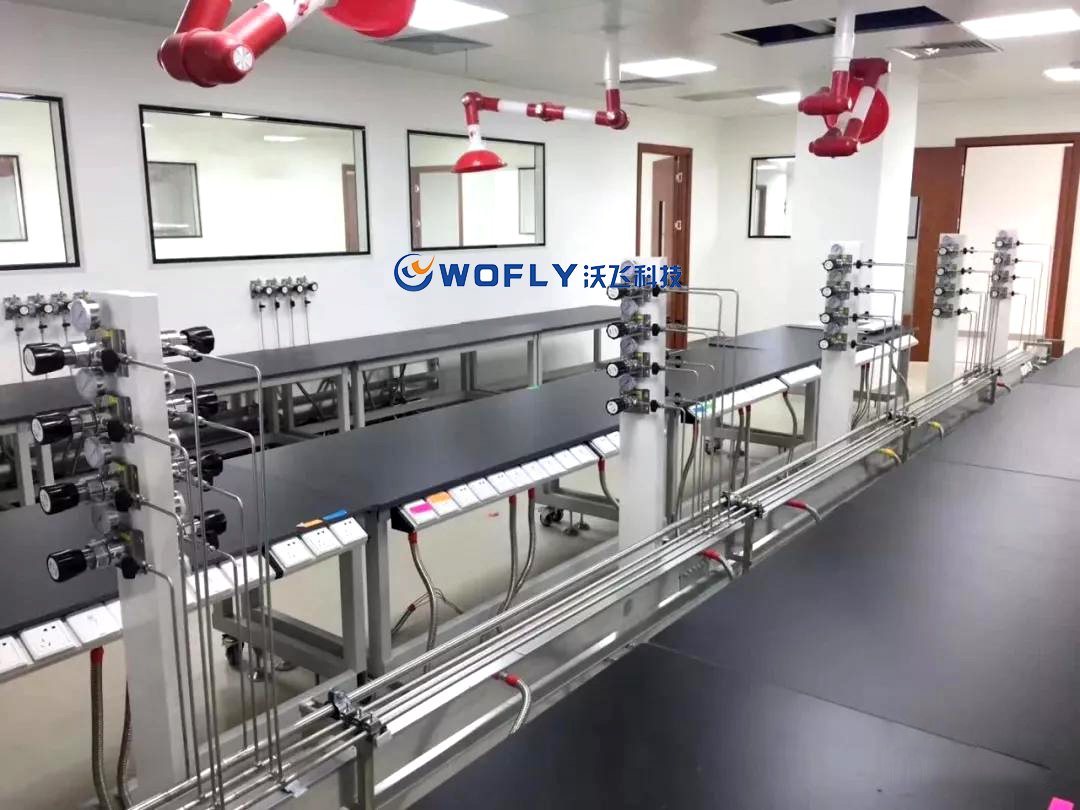

實驗室氫氣管道指用作生物實驗室分析儀與氣源的連接，氫氣管道和氫氣管道相連接及連接頭與各種閥門的連結:從氣瓶間到生物實驗室氫氣管道的氫氣管線,生物實驗室內氣路箱的設計安裝，氣體警報系統的設計安裝。氣路是現代生物實驗室不可或缺的組成，氣體管路為色譜儀、原子吸收、微庫侖定硫、量熱儀、微量硫分析等儀器提供比較穩定的氣體，做到分析數據的準確性和增加儀器的使用壽命。可以說氣路在現代生物實驗室中的影響力是可見一斑的。

 一、實驗室氫氣管道管路設計、規劃注意事項

　　1、為了便于更換氣瓶，從所述氣瓶連接頭到調節閥相互間應設立耐高壓的金屬軟管。
　　2、在全部系統中，為了預防回火狀況的造成,應裝個防爆逆止閥。
　　3、氫氣進到使用點前，為了方便調節氫氣開關，應具有使用點球閥。
　　4、為了始終保持氣體的純度及管道系統的氣密性，全部管道采用316L不銹鋼管道,內表面經AP處理。
　　5、為了便于維修及更換閥件，管道與閥件的連結應運用高壓雙卡套接頭連接。
　　6、管道固定卡(管夾)應選用耐高溫的金屬材料，需要堅實，輕巧，經久耐用。
　　7、考慮牢固、防腐蝕方便使用、好看等多方面的原由,調壓閥操作面板運用不銹鋼材。
　　8、為確保氫氣輸出的壓力穩定和氣體的純度選用2次減壓系統(即采用一次減壓系統和二次減壓系統,二次減壓設備自帶)。

二、實驗室氫氣管道施工關鍵點情況說明

　　1、全部不銹鋼管道兩頭用塑料蓋封口，外部有塑料套密封,在進入施工現場后，安裝前，方可將塑料套拆封，并除去塑料蓋。
　　2、管道鋪設時 ,應注意平直,彎管處采用專用彎管器,不得徒手彎曲，切斷管道時,用專用切管器操作,嚴禁用鋸子鋸斷管道。管道切斷后,應用專用工具處理斷口,嚴禁用普通銼刀處理。
　　3、在管道的行進路線中，每隔1米應設置一組管夾，如遇特殊建筑物結構,應酌情考慮。
　　4、管道穿墻及穿地板時,應設置管套，管套與管道之間的空隙,應采用不可燃燒的材料填充。
　　5、所有螺紋連接處應采用密封帶密封。
　　6、全部調節閥固定面板、所有出口點及所有管道上,都應貼設有對應氣體的成分及濃度的氣體標頭。
　　7、所有系統部件安裝完畢后,應用高純氮氣進行三遍以上的吹掃。以保證系統內部清潔。
　　8、吹掃完畢后，用高純氮氣進行檢漏保壓測試，測試壓力應為工作壓力的1.5倍。
　　9、在全部施工過程中,應留意施工安全,特別是半空工作時(在梯子或腳手架上施工),應有專人固定梯子或腳手架。在土建尚未完工的工地施工時,必須佩帶安全帽,穿安全鞋。

三、實驗室氫氣管道系統調試、測試要求

　　1、強度實驗:管內沖人高純氮氣使壓力到達0.8MPa,保持此壓力如10min內壓力不降為合格;
　　2、嚴密性實驗:管內沖人高純氮氣使壓力到達0. 5MPa,保持此壓力如30min內壓力不降為合格;
　　3、潔凈測試:管路中沖人純氮，關閉全部閥門,打開末端閥用一張白布放在管口一分鐘如白布上無雜質和水分即為合格。

四、實驗室氫氣管道氣路驗收要點

　　1、部件數量是否符合合同中數量的約定。
　　2、所有連接點是否安全固定。
　　3、管道布局是否合理、美觀。
　　4、氣體標頭是否粘貼得正確、美觀。
　　5、管道連接是否正確。
　　6、整個管路安裝完畢后，對整個系統做壓力測試。參照《工業金屬管道工程施工及驗收規范》,管路系統在保壓24小時后，壓力無下降為合格。

以上就是沃飛科技為大家簡單講述的關于實驗室氫氣管道的設計施工方案說明，希望能給大家提供參考。
